근래에 많은 영상에서 볼 수 있었던 모던한 느낌 또는 Glitch한 느낌을 줄 때 많이 사용하는 Pixel Sorter라는 이펙트에 대해 알아보겠습니다. 게임이나 영화 트레일러 작업, 또는 트랜지션 작업 시에도 많이 사용되고 있습니다. 아래에 있는 링크에 들어가서 감상해보기 바랍니다.
- Watch Dogs 2 - All Trailers:
https://www.youtube.com/watch?v=kzyaThzsvYc
- Ghost in the Shell: https://altcinc.com/
- Instagram: https://www.instagram.com/explore/tags/aepixelsorter/
1. Install

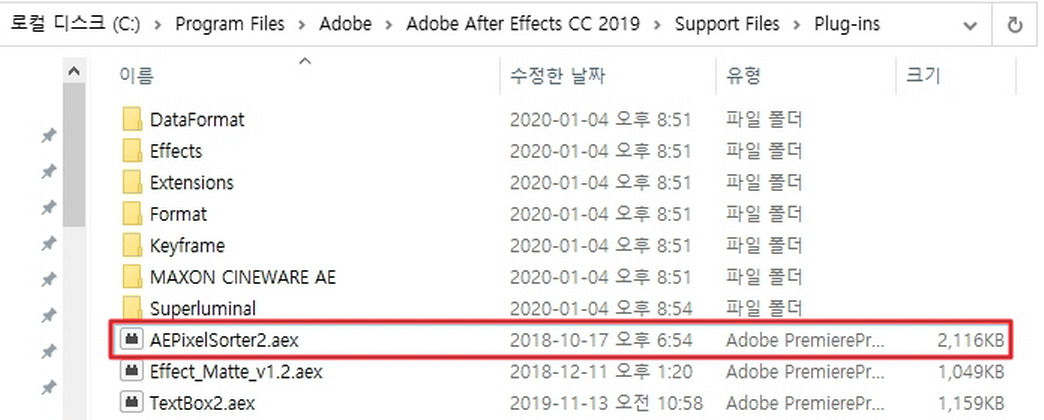

01. 인스톨을 시키는 방법은 간단합니다. Support Files > Plug-Ins에 드래그 앤 드롭만 하면 됩니다.
02. 이펙트를 적용시키고, 상단에 있는 Register 버튼을 클릭한 다음, 시리얼을 입력하면 되며, 데모 버전을 받아서 테스트해도 됩니다. Pixel Sorter 이펙트는 https://aescripts.com/ae-pixel-sorter/ 에서 다운받을 수 있습니다.
2. Pixel Sorter 2 적용하기
01. Pixel Sorter 1 버전은 상당히 단순한 옵션을 가지고 있는 이펙트였습니다. Pixel Sorter 2 버전으로 업그레이드되면서 훨씬 더 많은 옵션을 갖추었습니다. 가장 반가운 소식 중 하나는 속도가 눈에 띄게 빨라졌다는 것입니다. 32bit까지 지원하므로, 좀 더 깊은 컬러감으로 업그레이드되었습니다. 먼저, 흑백 조각상 이미지를 불러들여보겠습니다.
02. Pixel Sorter 2 이펙트를 적용합니다. 기본값은 아래 그림과 같습니다.

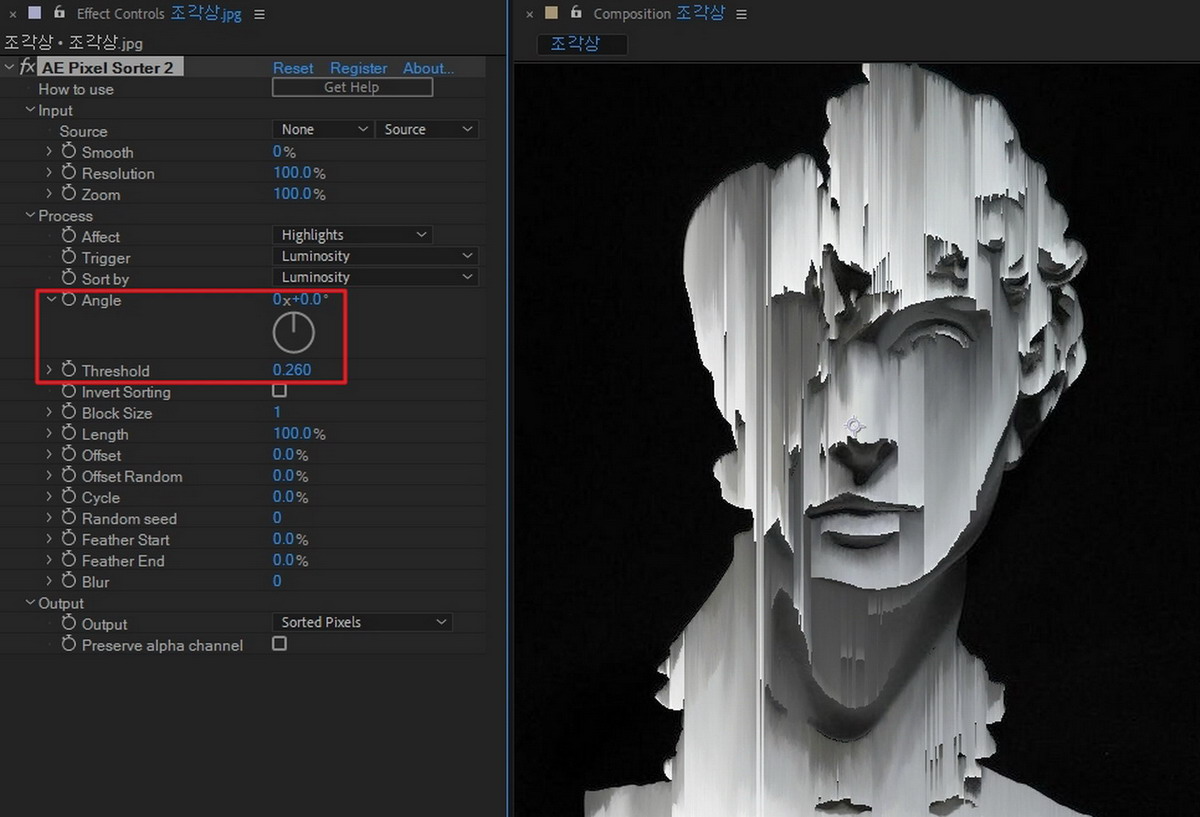

03. 적용되는 앵글 값을 0도로 바꿔주고, Threshold 값을 0.26으로 입력합니다. Sorter라는 뜻이 분류한다는 뜻입니다(참고로 AE에서 Project 창에 불러들인 이미지, 영상, 사운드, Composition 등을 폴더로 정리해주는 기능을 가지고 있는 Script 이름이 Sort입니다). 그래서 Pixel Sorter는 픽셀을 하나하나 분류해서 보여주는 것입니다. 현재는 Affect가 Highlight로 설정되어 있어서 밝은 부분에서 어두운 부분 쪽으로 이동하는 픽셀들이 보이는 것입니다.
04. Threshold 값을 조절하여 간단하게 애니메이션을 시켜보겠습니다.

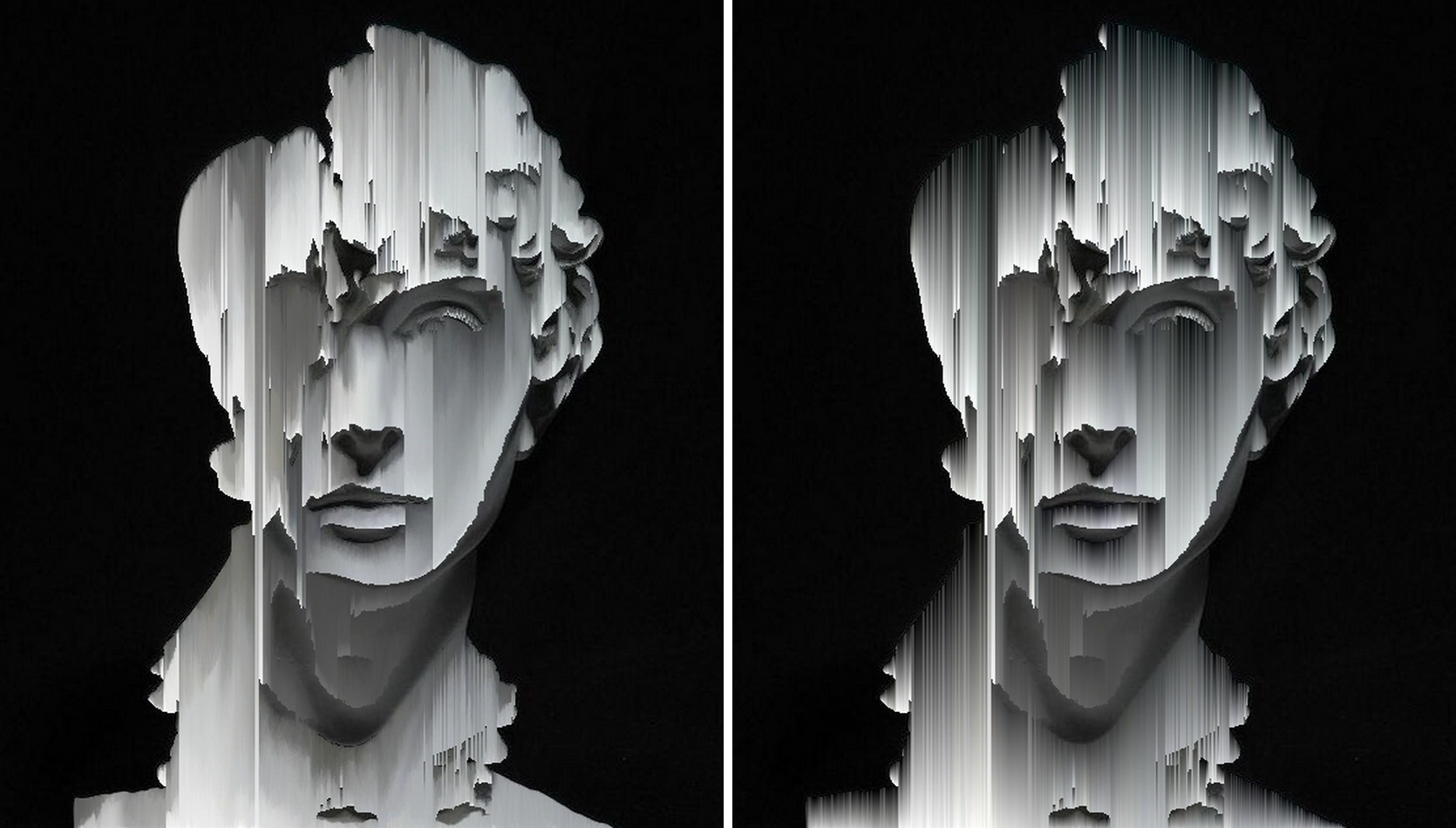

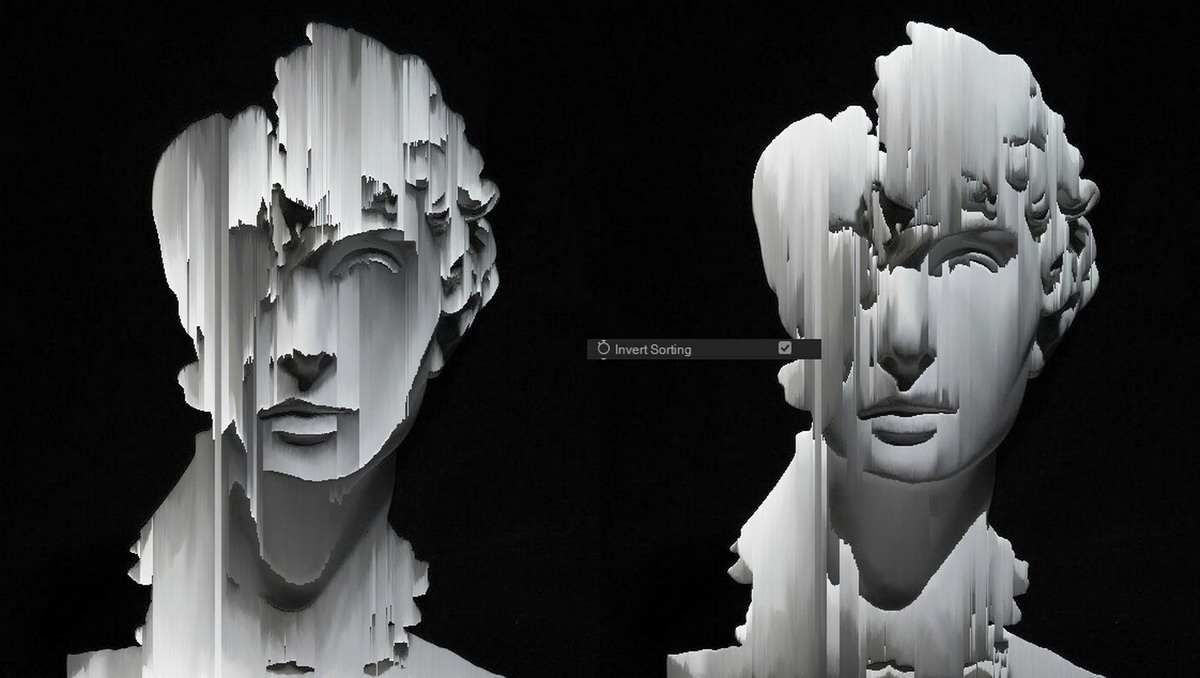

05. Invert Sorting을 체크해주면, 그림처럼 밝은 부분과 어두운 부분이 반대로 보여집니다.

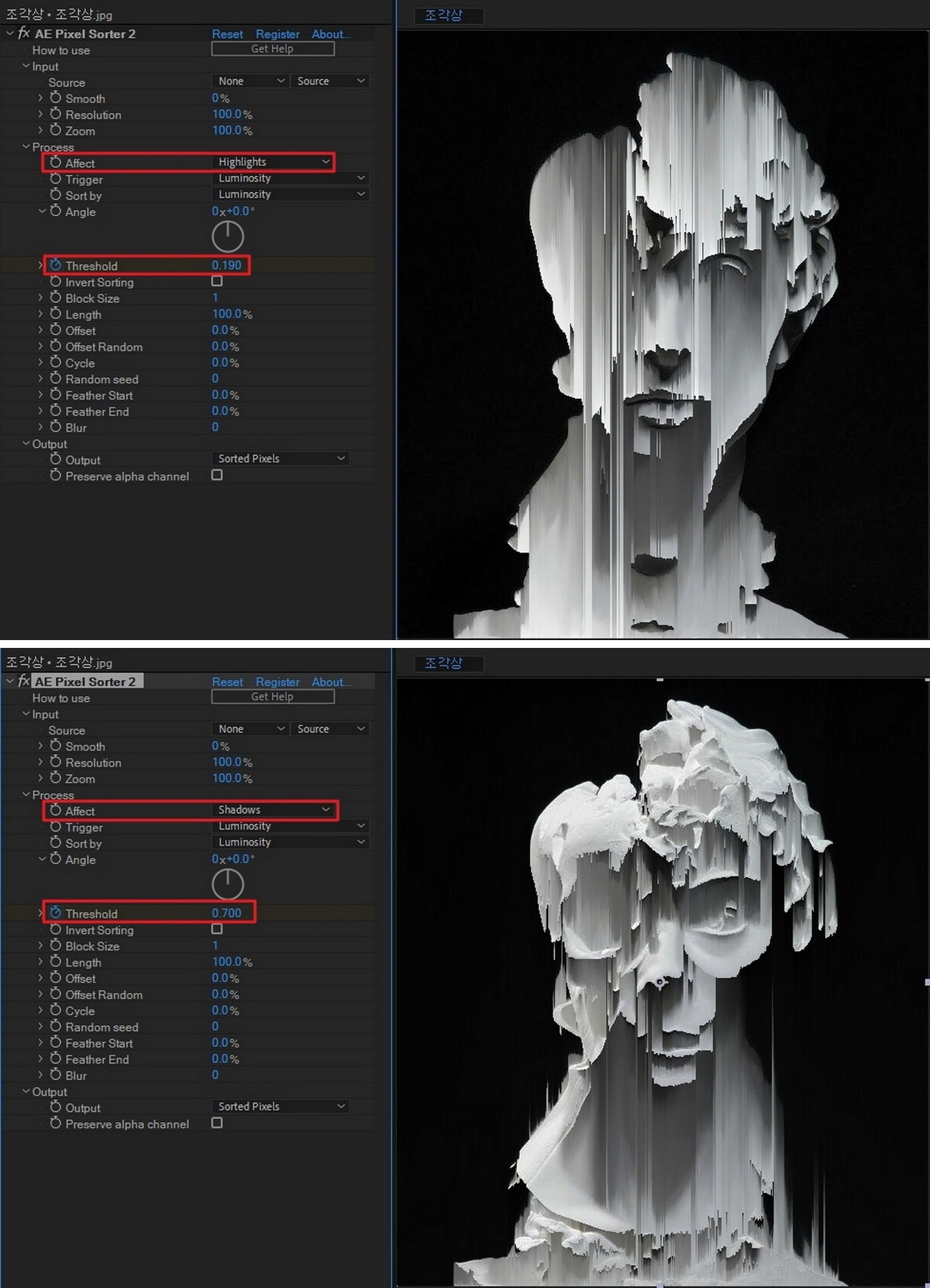

06. Affect를 Highlight와 Shadow로 했을 경우를 비교해서 확인해보기 바랍니다.
07. 이펙트의 하단을 보면, Output의 팝업 메뉴가 있습니다. Sorted Pixels, Gradient, Matte, Map 총 4가지가 있습니다.
Sorted Pixels과 Gradient
Matte와 Map

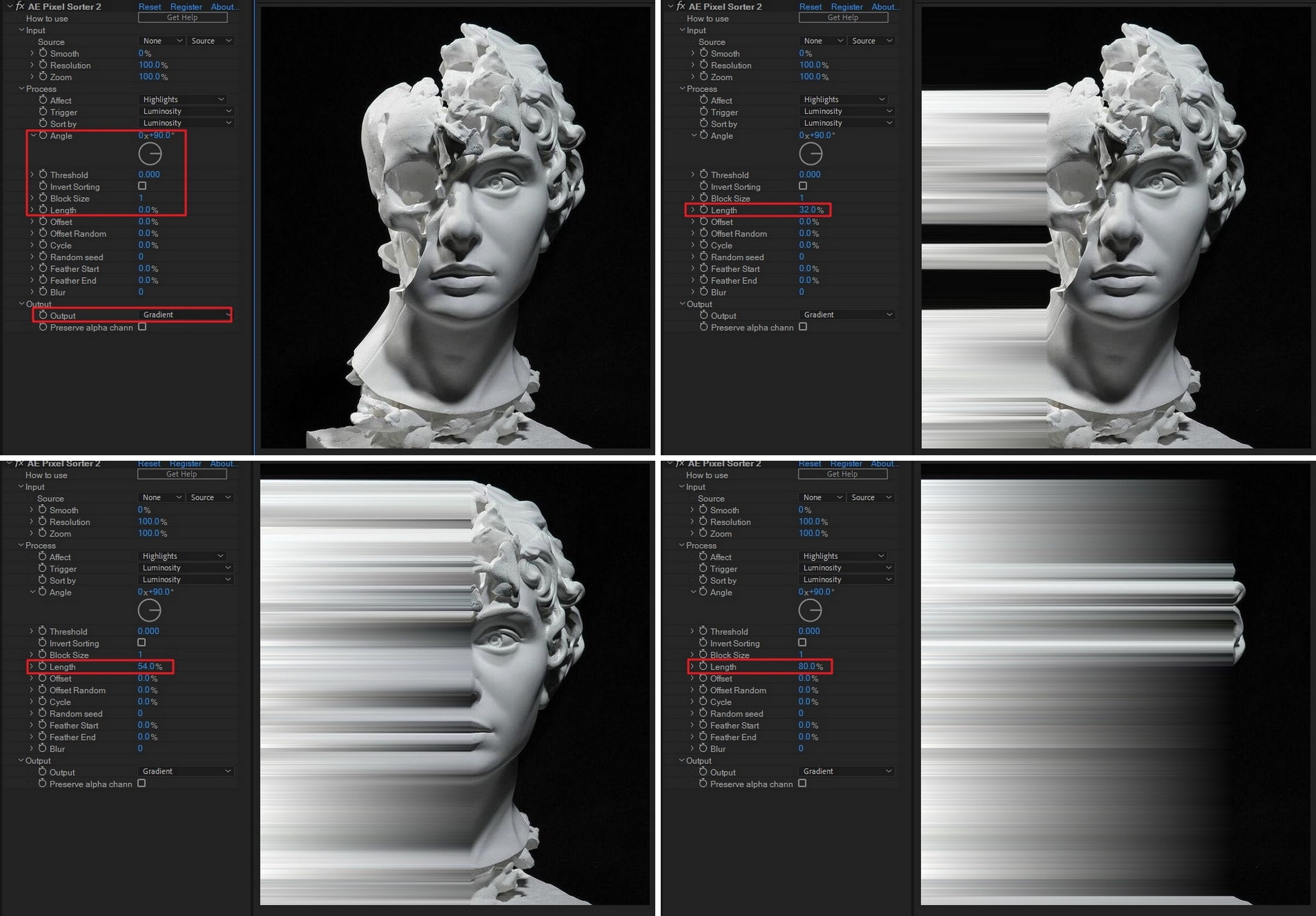

08. 예전에 픽셀이 늘어나는 것처럼 보이는 스타일이 유행한 적이 있습니다. Pixel Sorter로도 이러한 효과가 가능합니다. Threshold 값을 0으로 입력하고, Output을 Gradient로 바꿔줍니다. 그리고 Length 값을 조절해주면 됩니다. 수치값을 바꾸면서 확인해보기 바랍니다.

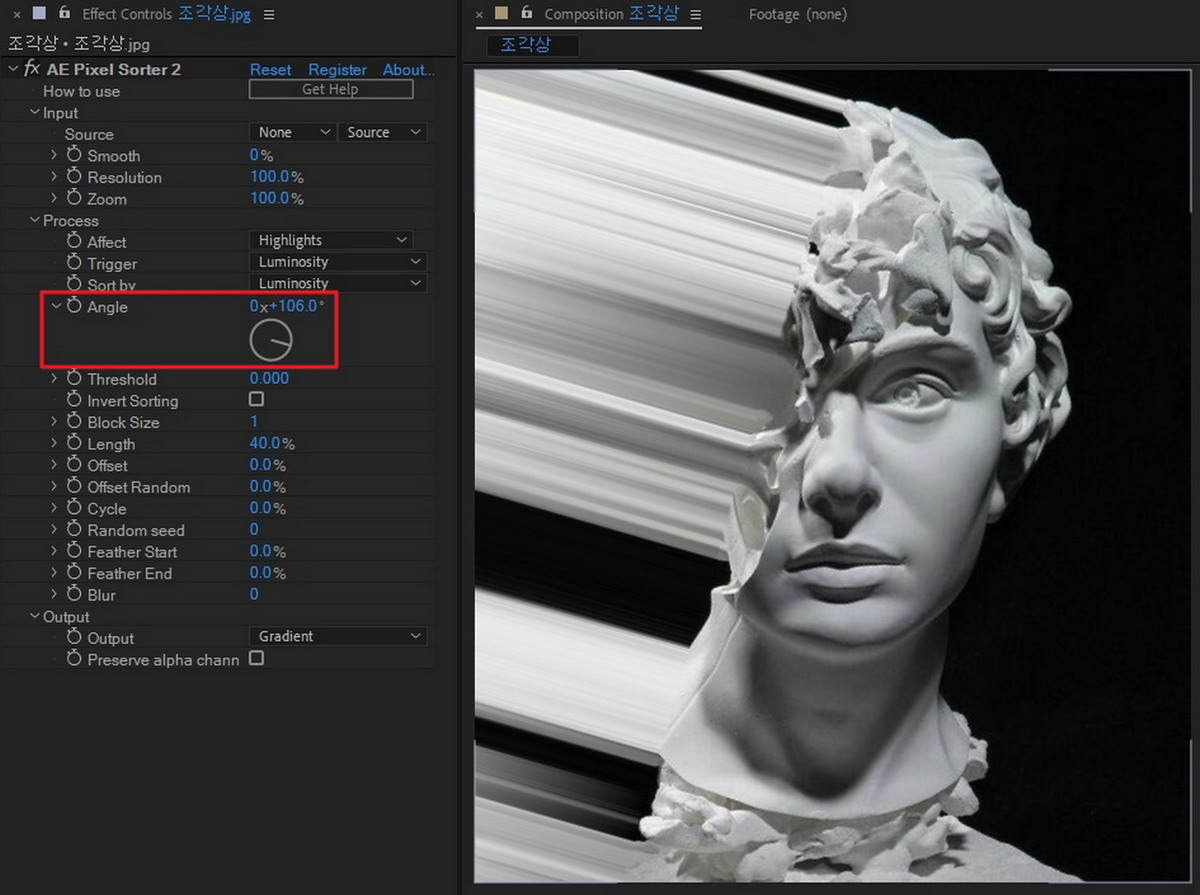

09. Angle 값을 바꿔서 작업해도 재미있는 분위기가 연출됩니다.

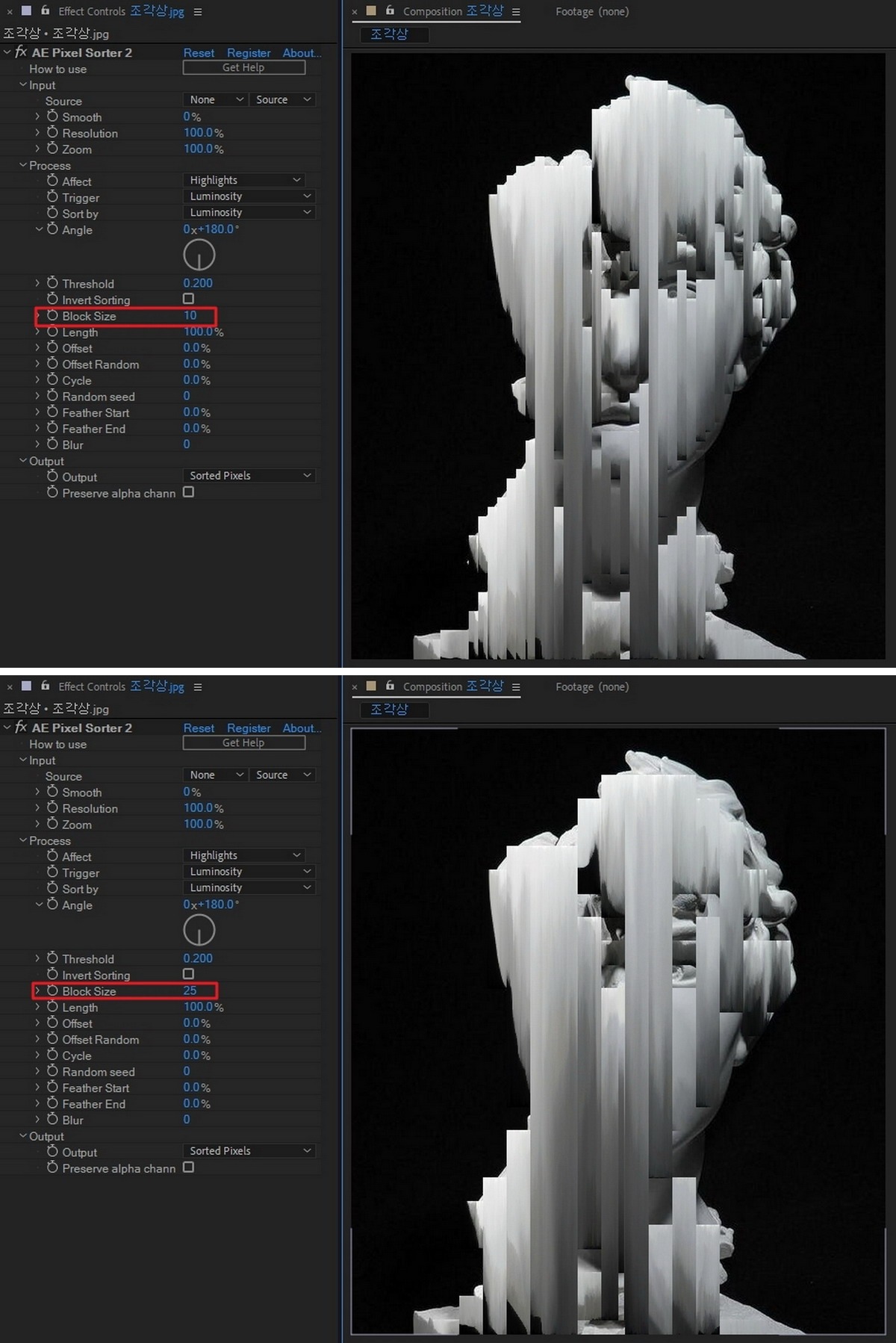

10. Block Size 값을 바꿔줘도 재미난 결과물들이 나옵니다.
3. Pixel Sorter 2 응용하기(1)

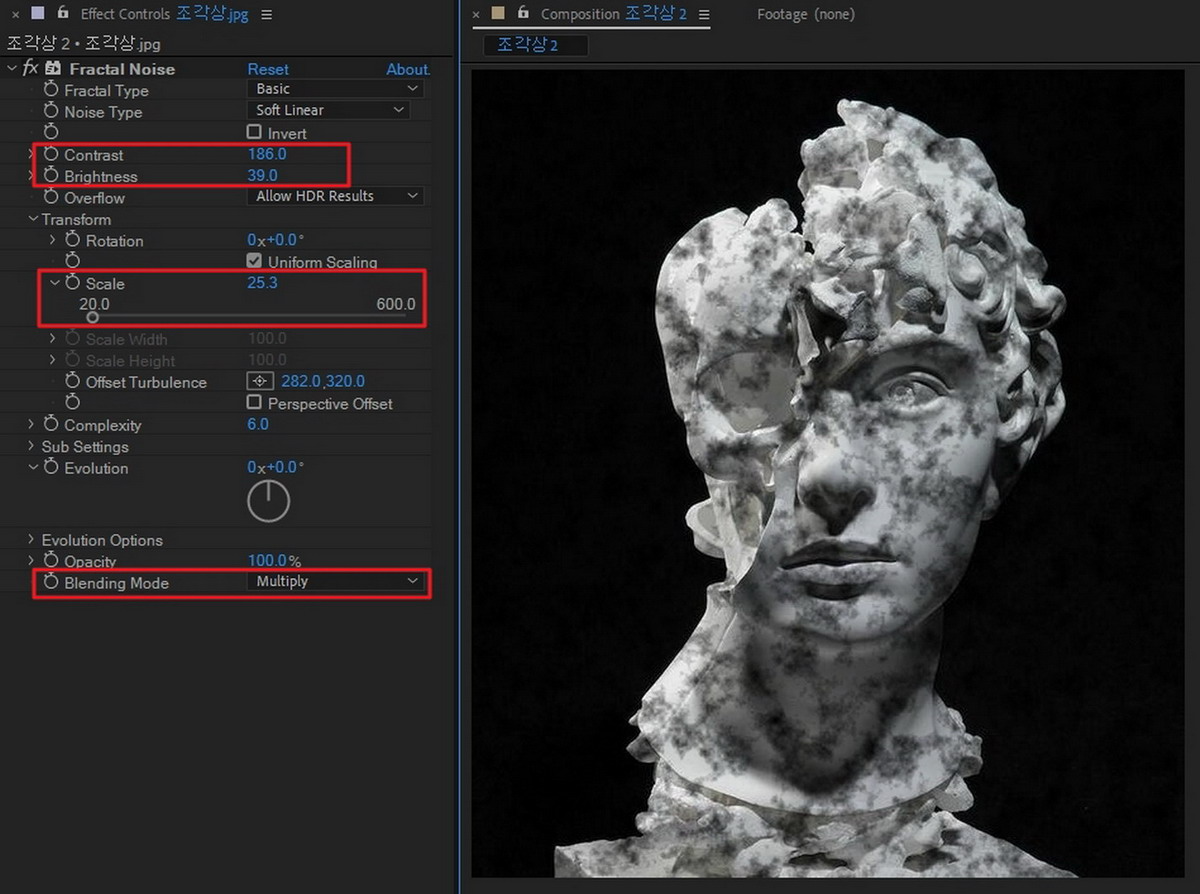

01. 이번에는 Pixel Sorter를 좀 더 임팩트있게 사용하기 위해 다른 이펙트와 함께 사용하는 방법을 알아보겠습니다. 조각상 Layer에 Fractal Noise 이펙트를 적용합니다. 하단의 Blending Mode를 Multiplay로 적용합니다.

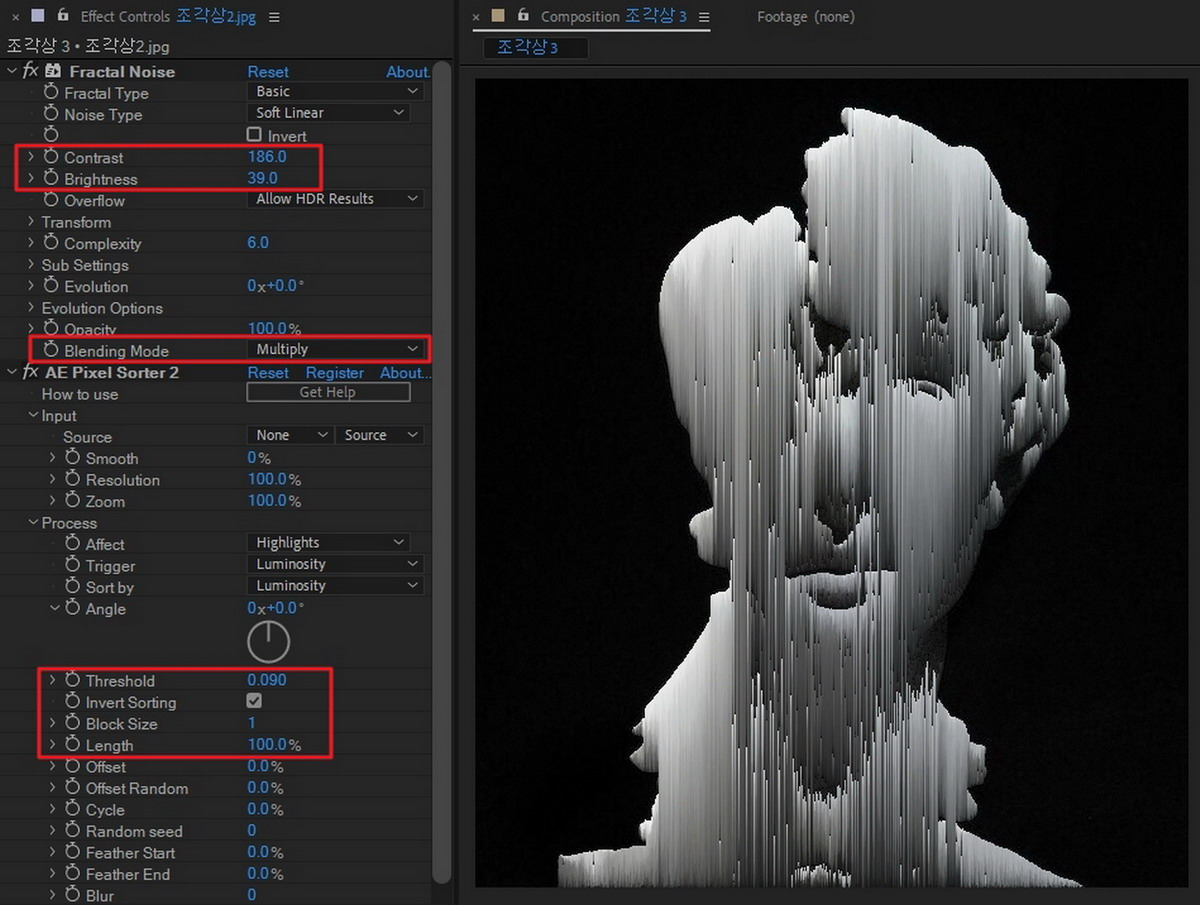

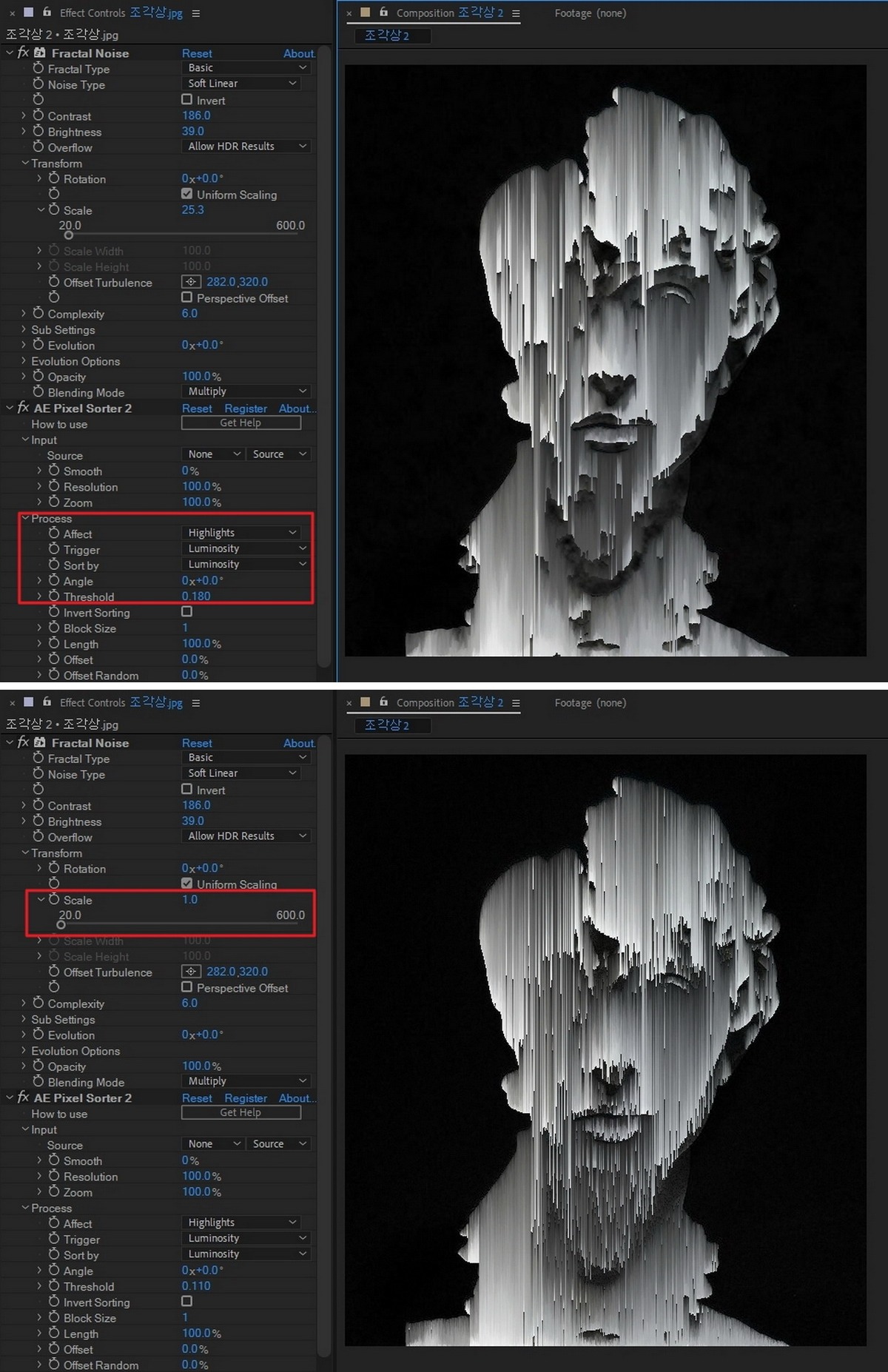

02. 이제 여기에 Pixel Sorter를 적용합니다. Fractal Noise 이펙트가 적용된 다음에 Pixel Sorter 이펙트가 적용되었기 때문에, Fractal Noise 이펙트 옵션을 조절하면 아웃풋이 바뀌게 됩니다. Fractal Noise 이펙트의 Scale 값을 1로 만들어봅니다. 밝고 어두운 것들이 마치 Noise 이펙트를 적용한 것처럼 아주 작게 촘촘히 만들어졌을 것입니다. 그래서 결과물이 그림처럼 아주 작은 라인들로 바뀌었습니다.

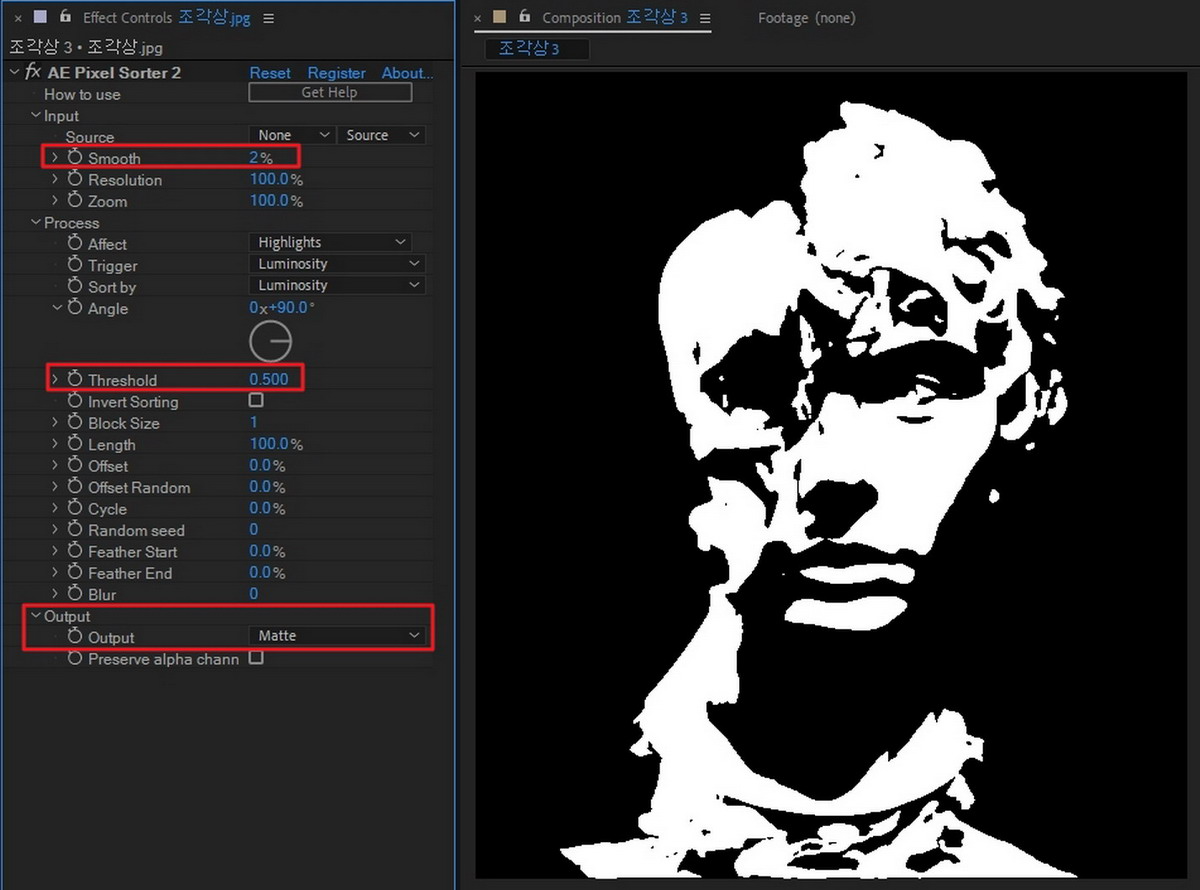

03. 이번에는 조각상 Layer를 하나 복제합니다. 복제해서 그림의 옵션처럼 만들어줍니다. 여기서 중요한 것은 하단에 있는 Output에서 Matte를 적용했다는 것입니다. Matte를 적용하면, 밝고 어두운 심플한 단계로 바뀝니다. Matte 소스로 사용하기 안성맞춤입니다.
04. 이번에는 조각상 Layer를 다시 하나 더 복제합니다. 앞서 적용한 것처럼 Fractal Noise와 Pixel Sorter 이펙트를 적용하여 그림처럼 만들어줍니다.

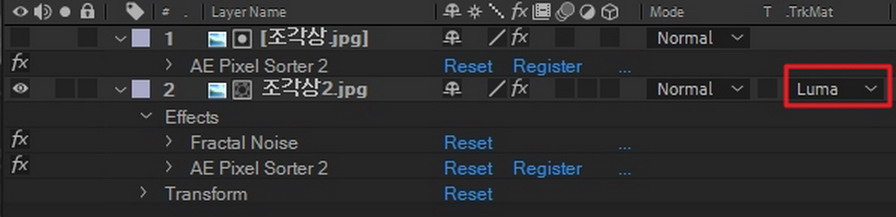

05. 타임라인 윈도우를 보면, 2개의 같은 Layer가 있을 것입니다. 상위 Layer가 Matte 소스로 쓰일 것입니다. 하위 Layer의 트랙매트를 Luma로 설정합니다. 그러면 그림처럼 흰색 부분에만 보일 것입니다. 이런 식으로 만드는 방법도 있고, 여기에 오리지널 이미지를 살짝 합성해줘도 좋습니다.
4. Pixel Sorter 2 응용하기(2)

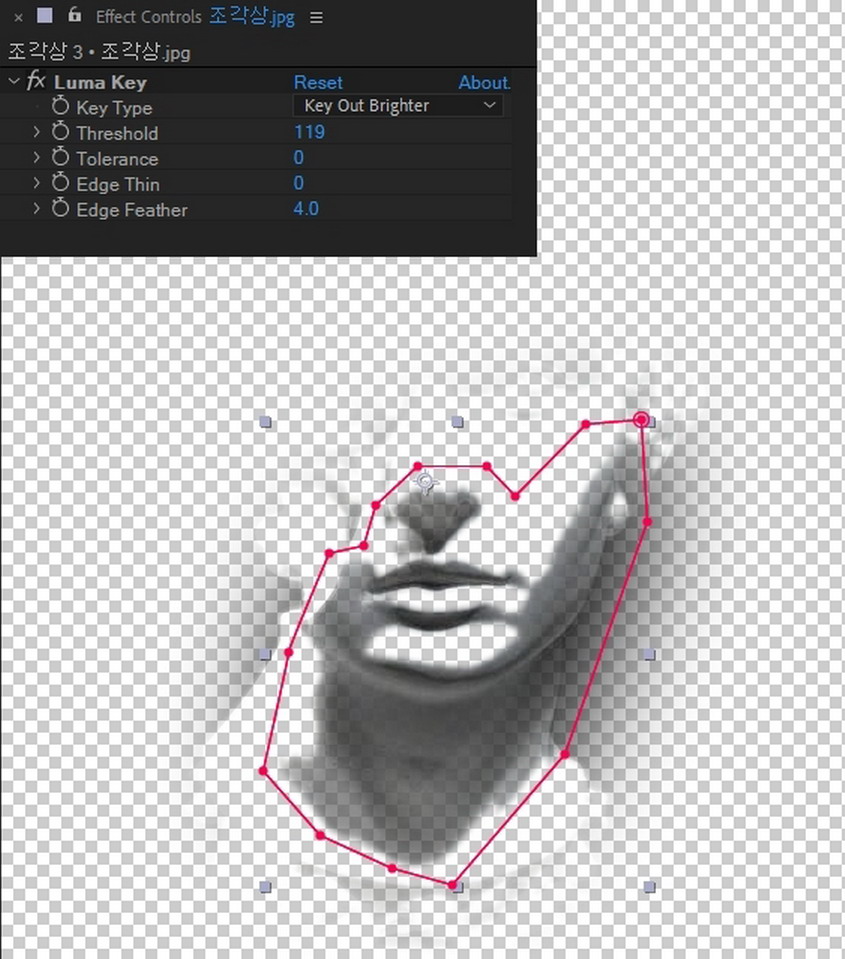

01. 이번에는 다른 방식으로 만들어보겠습니다. 조각상 Layer에 Luma Key 이펙트를 적용하여 그림처럼 만들어줍니다. 배경을 투명하게 만들기 위해서 Luma Key 이펙트를 적용한 것입니다. 여기에 필요한 부분만 보일 수 있도록 Mask를 하나 만들어줍니다.
02. 조각상 Layer를 하나 더 복제합니다. 앞서 적용한 것처럼 Fractal Noise와 Pixel Sorter 이펙트를 적용하여 그림처럼 만들어줍니다.

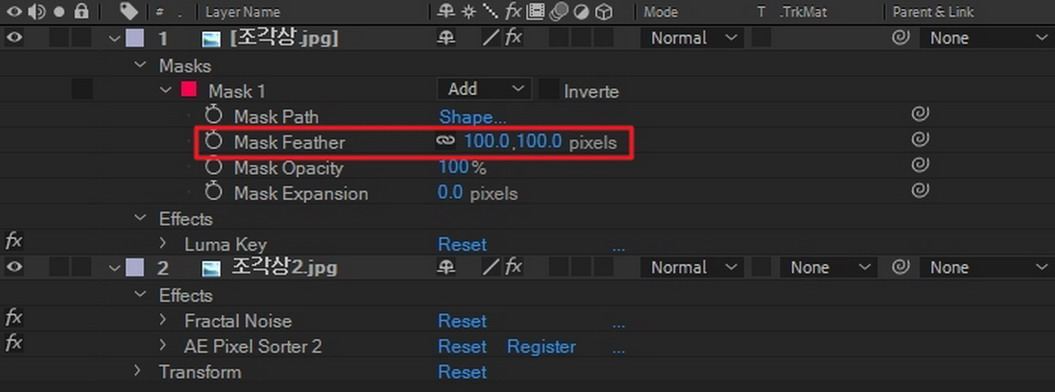

03. 앞서 만든 Mask에 Mask Feather 값을 100으로 입력합니다. 타임라인 윈도우에서 2개의 Layer를 그림처럼 배치합니다. Luma Key 이펙트를 적용한 Layer가 상위 Layer입니다.
04. 이번에는 Pixel Sorter 이펙트에 있는 옵션 중에 하단에 있는 Preserve alpha channel의 기능에 대해서 알아보겠습니다. Pixel Sorter를 적용시킨 후에 Mask를 만들어서 적용해봅니다.

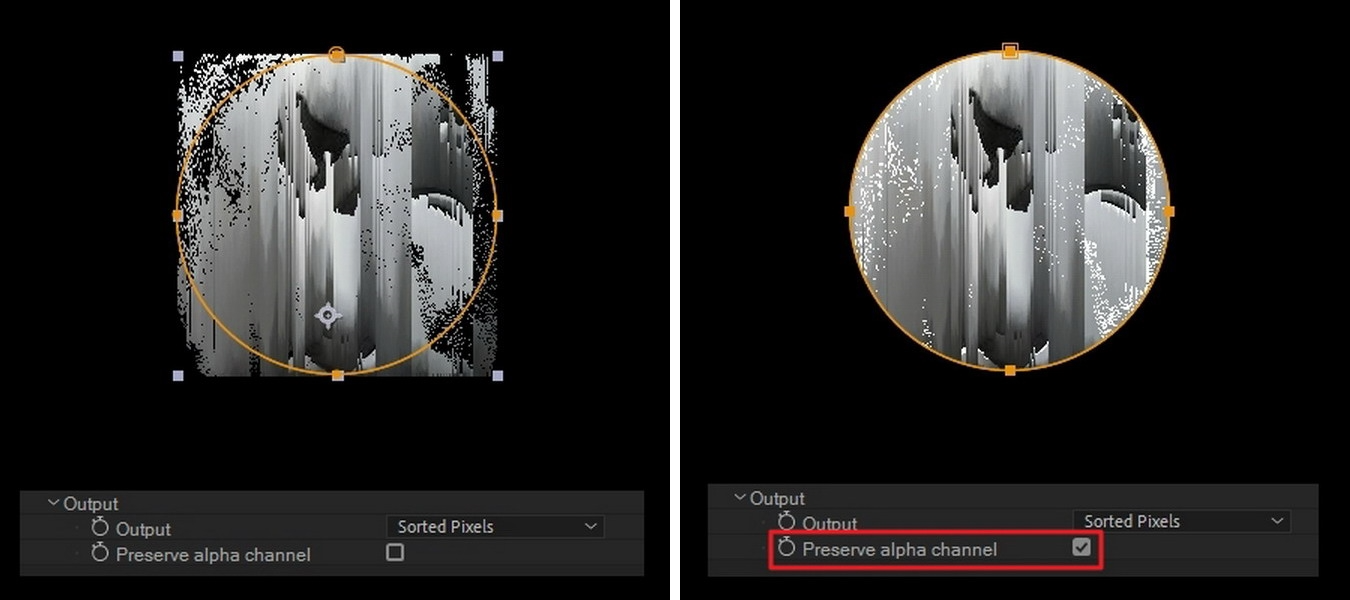

05. 그러면 그림처럼 Mask 주위로 지저분한 픽셀들이 보이곤 합니다. 이런 경우에 Preserve alpha channel 옵션을 체크해주면. 그림처럼 Mask 주변의 픽셀들이 사라집니다. Preserve는 보존한다는 뜻이 있습니다. 알파 채널 값을 보존시켜서 그 외의 부분을 삭제해준다는 것입니다.
5. 컬러 이미지에 Pixel Sorter 2 적용하기

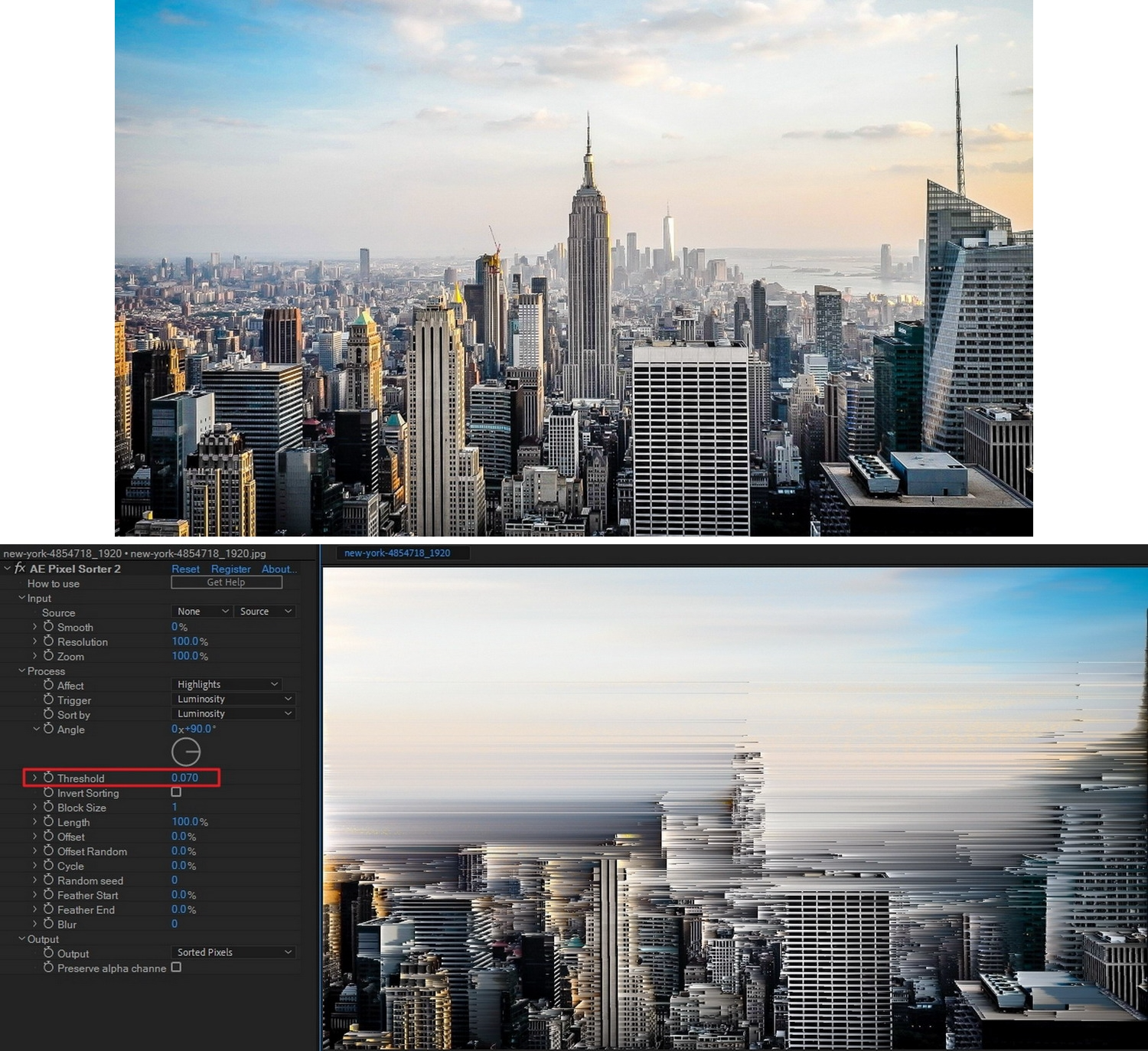

01. 이번에는 Pixel Sorter 이펙트를 컬러 이미지에 적용해보겠습니다. Pixel Sorter는 밝은 부분과 어두운 부분이 복잡하게 섞여있는 이미지에서 좀 더 멋진 결과물을 보여줍니다. 아래 이미지처럼 도시 이미지를 하나 불러들였습니다. 여기에 기본값으로 Pixel Sorter를 적용합니다.

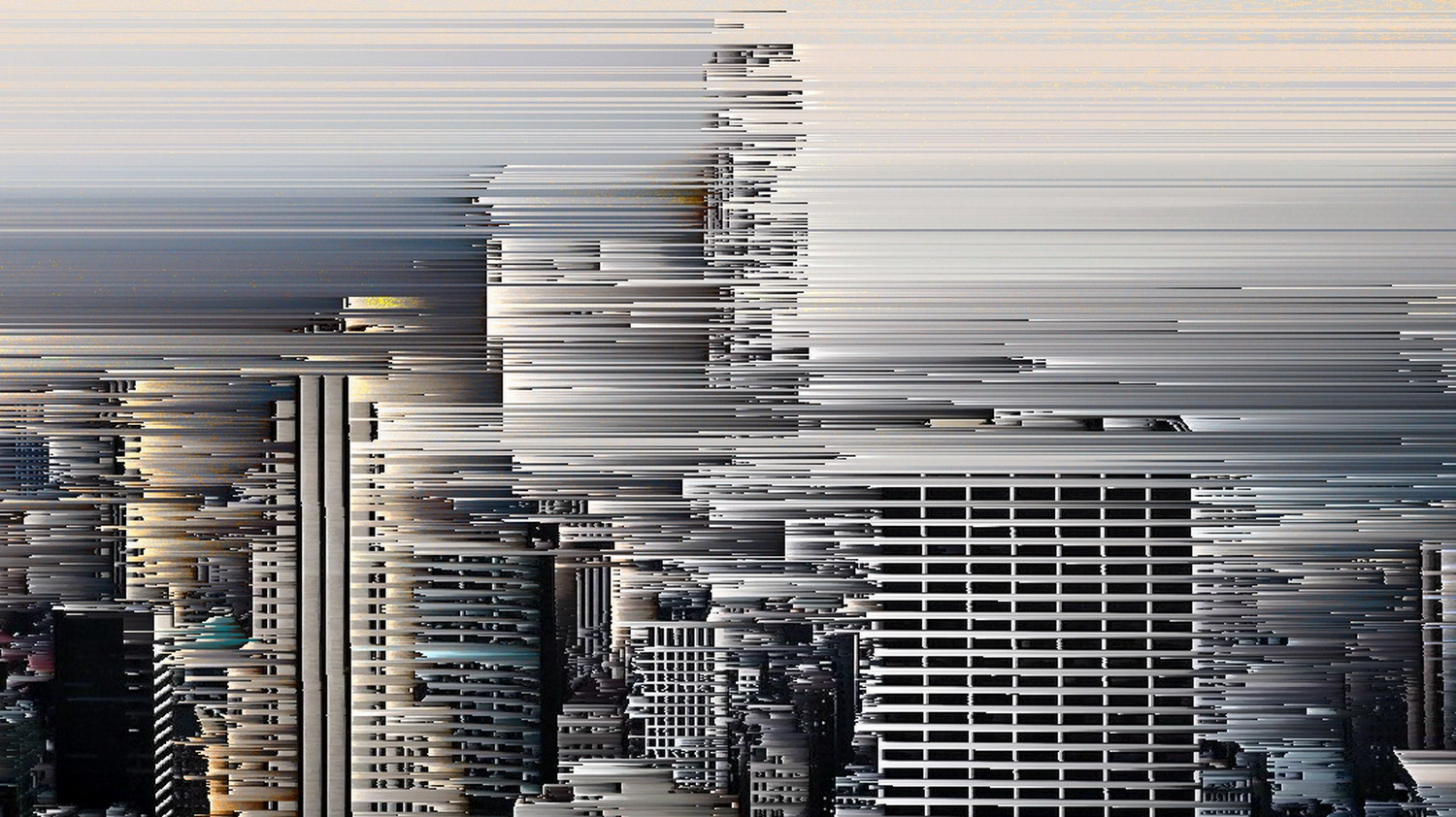

02. 확대해서 보면, 디테일이 상당히 살아있는 결과물을 볼 수 있습니다.
03. 이번에는 Affect가 어떤 것이 작동하는지를 알아보겠습니다. 현재 컬러 이미지에서 여자가 있는 부분은 밝은 부분에 속하고, 그 외에 부분이 어두운 부분입니다.

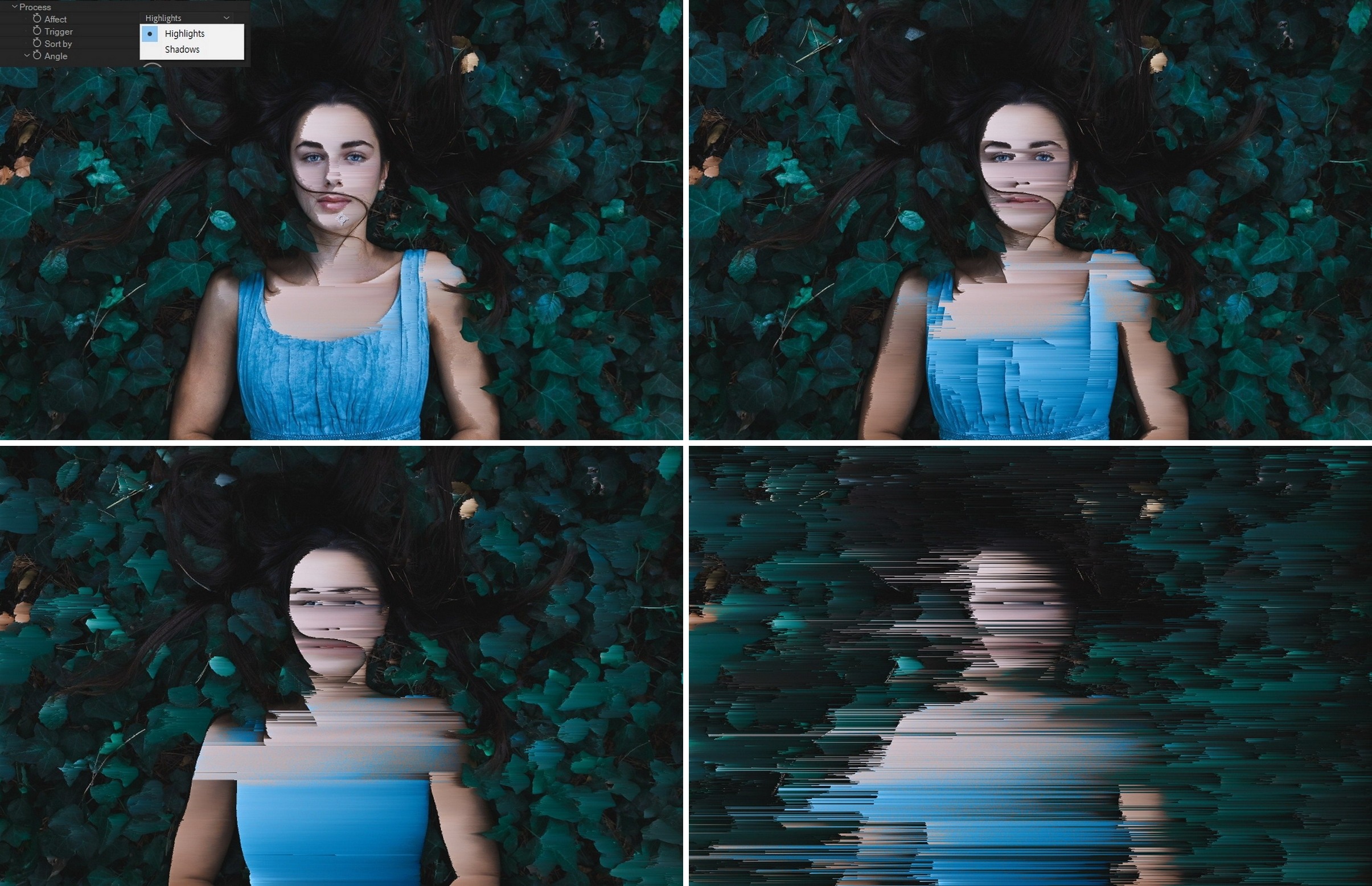

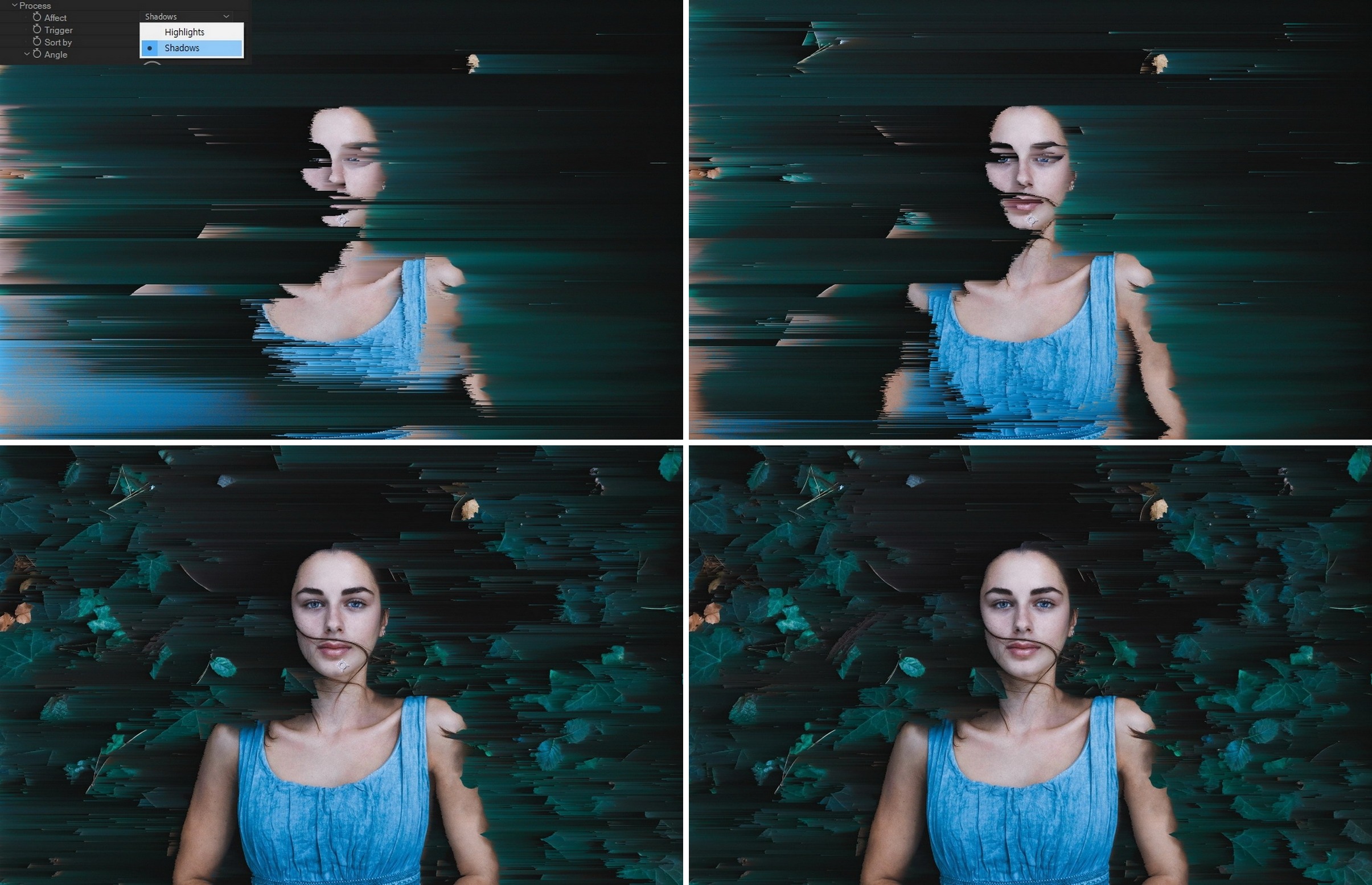

04. Highlight 부분으로 설정을 하고, Threshold 값을 조절하여 애니메이션을 시켜보겠습니다. 밝은 부분부터 적용이 되기 시작하여 어두운 부분이 마지막으로 적용되면서 애니메이션이 됩니다.
05. Affect를 Shadow로 설정하면, 어두운 부분부터 적용되기 시작해서 밝은 부분이 마지막으로 적용됩니다. 그래서 Affect를 설정할 때에는 어떤 부분을 처음 또는 마지막에 적용시키는 것이 좋을지를 결정한 다음에 Affect를 설정해 주는 것이 좋습니다.
6. 기본 이펙트로 Pixel Sorter와 비슷한 효과 만들기

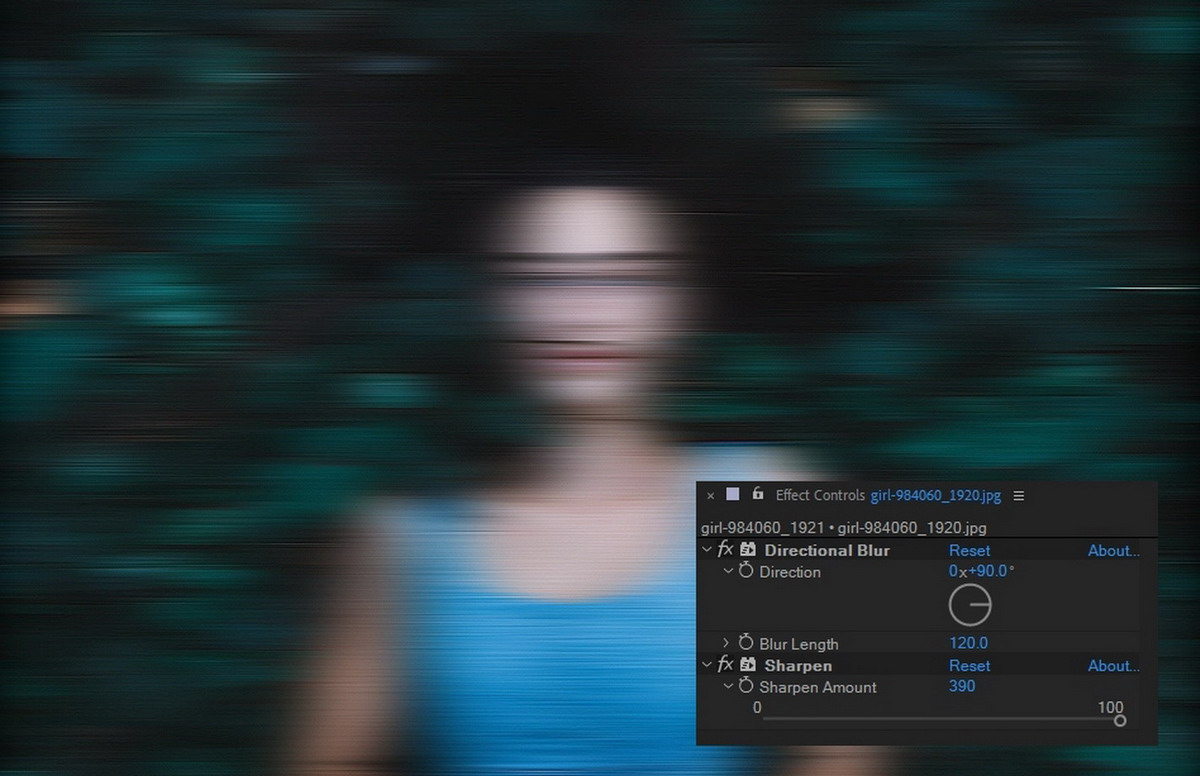

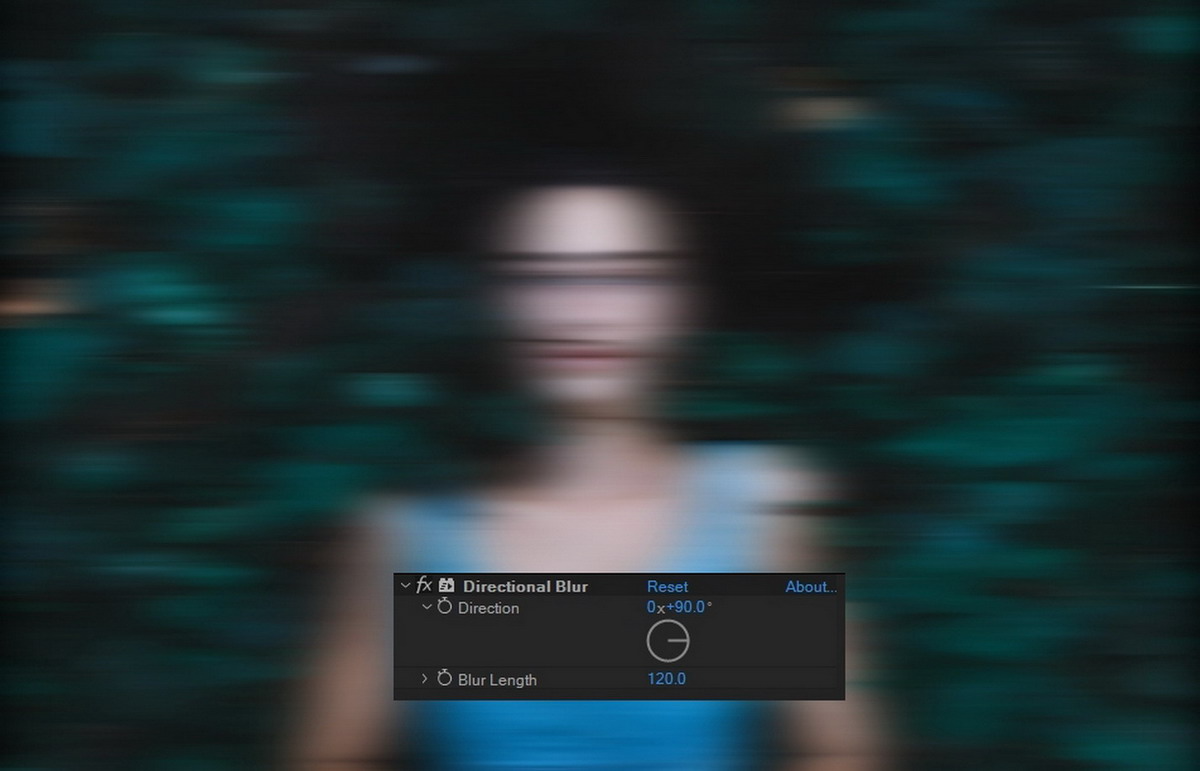

01. 이번에는 Pixel Sorter와 비슷한 효과를 기본 이펙트로 만들어보겠습니다. 먼저, Directional Blur 이펙트를 120정도 적용합니다.
02. 그런 다음, Sharpen 이펙트를 390정도로 적용합니다. 이렇게 만든 Composition을 Pre-Comp로 만들어서 D-MAP이라고 하겠습니다.

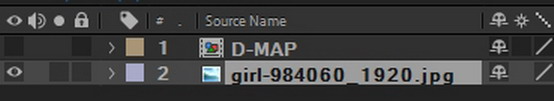

03. 새로운 Composition을 하나 만들고, D-MAP을 불러들입니다. 오리지널 여자 이미지도 다시 불러들입니다. D-MAP Layer의 눈은 끕니다.

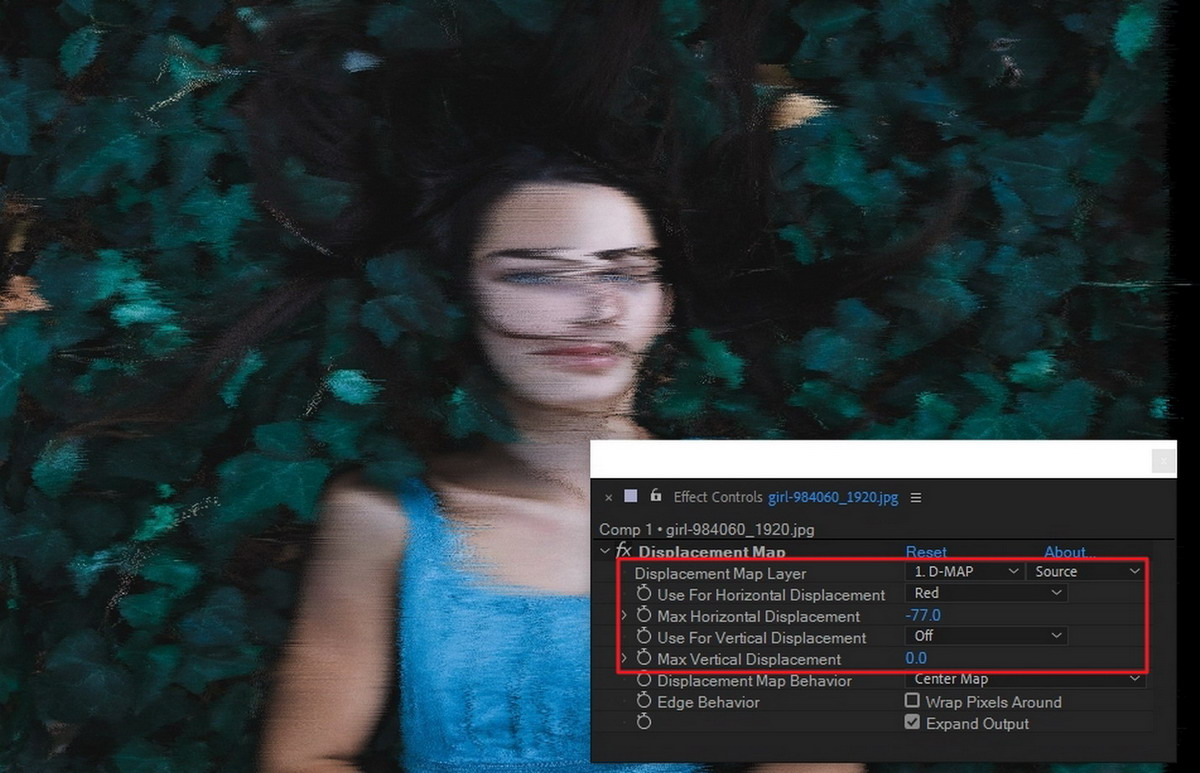

04. 불러들인 오리지널 여자 이미지에 Displacement Map 이펙트를 적용합니다. Displacement Map Layer를 D-MAP으로 설정하고, Max Horizontal Displacement를 -77로 설정합니다. Use For Vertical Displacement는 Off로 설정하고, Max Vertical Displacement 값은 0으로 설정합니다. X축으로만 변형을 할 예정이어서 그렇습니다. Use For Horizontal Displacement를 Red로 설정한 상태입니다.
05. Use For Horizontal Displacement를 Hue로 설정한 상태입니다.

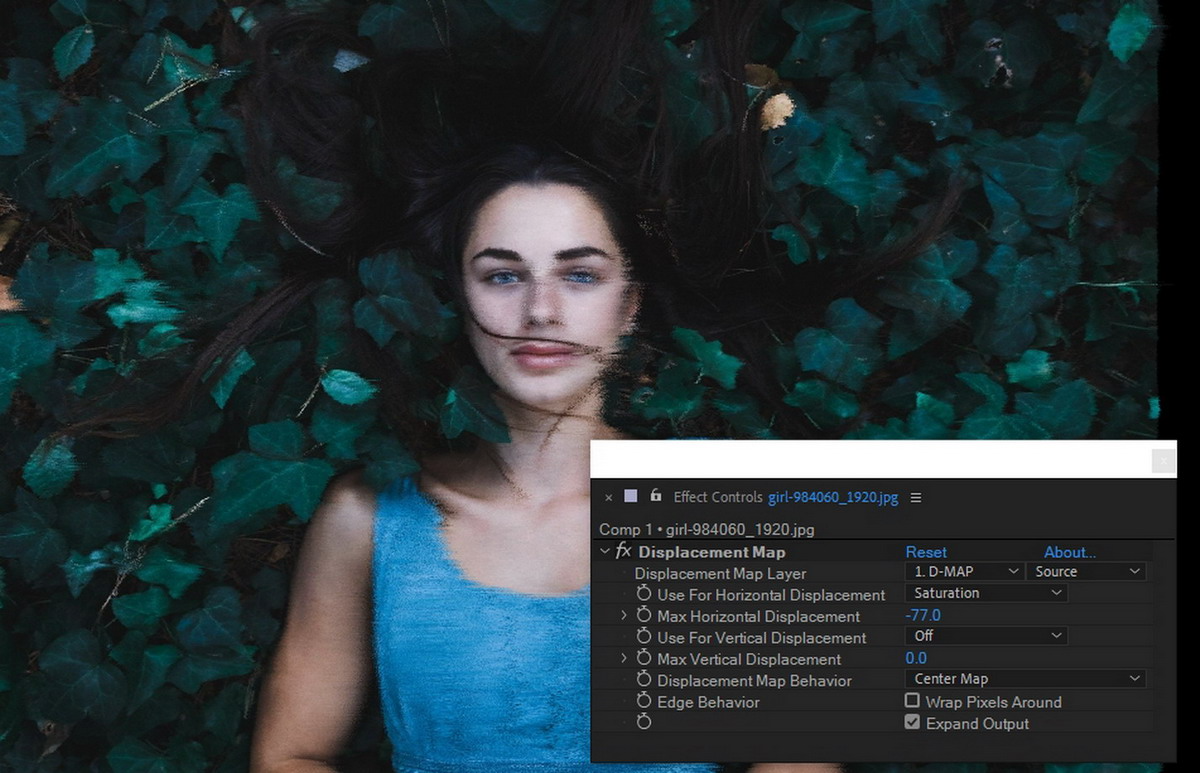

06. Use For Horizontal Displacement를 Saturation으로 설정한 상태입니다.
7. Photoshop에서 Pixel Sorter와 비슷한 효과 만들기

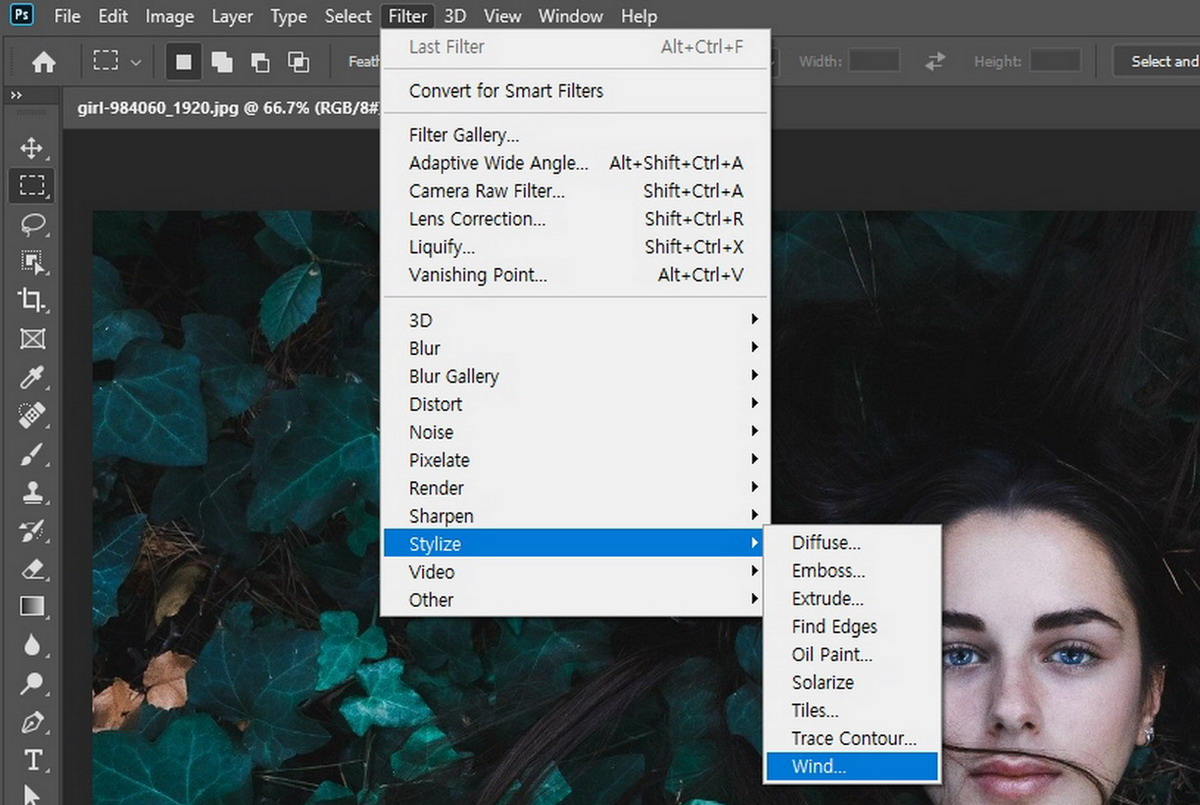

01. 이번에는 Photoshop에서 Pixel Sorter와 비슷한 효과를 만들어보겠습니다. Photoshop에는 Stylize/Wind라는 이펙트가 있습니다.

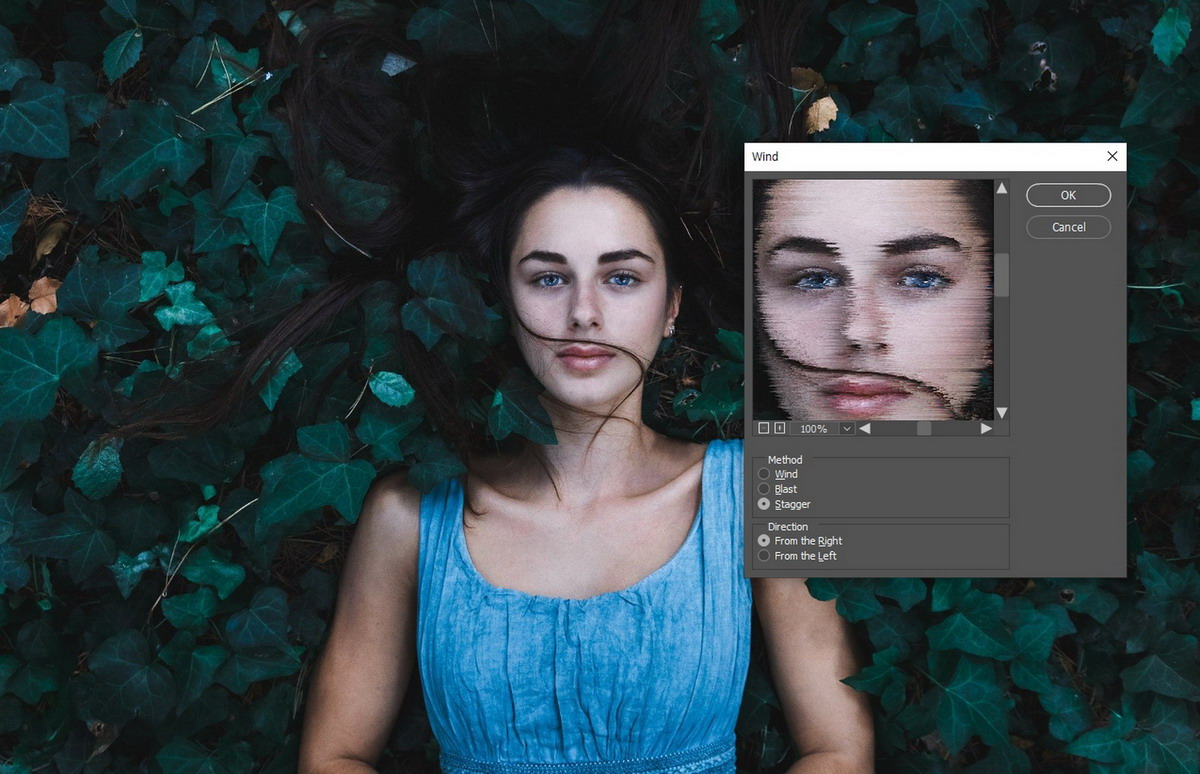

02. Wind 이펙트에는 Wind, Blast, Stagger 3가지 모드가 있습니다. 여기서는 먼저 Stagger를 적용해보았습니다.

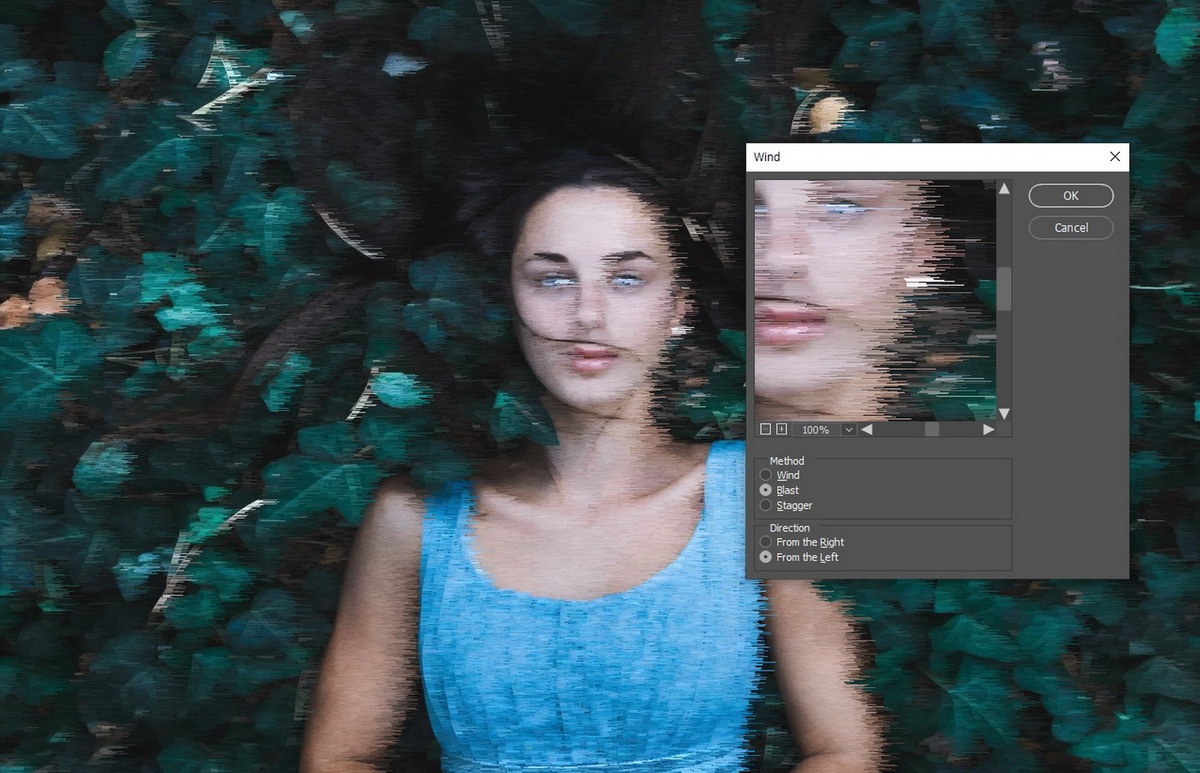

03. 그런 다음 Blast를 또 한번 적용했습니다.
04. 이번에는 Blast 모드로 8번 정도 적용해봤습니다. 결과를 확인해보기 바랍니다.
Pixel Sorter 이펙트는 앞서 말한대로 이미지나 영상이 가지고 있는 픽셀을 분류하여 재미난 스타일을 만들어 주는 효과입니다. 뭔가 묘한 분위기를 연출하거나 감각적인 느낌, 디지털스러운 분위기 등 다양한 상황에 효과적으로 많이 사용되는 이펙트입니다. 이처럼 같은 이펙트지만, 사용하는 사람에 따라서 비슷하거나 다른 느낌의 분위기를 연출하는 것이 중요합니다. 다른 이펙트들과 함께 사용하거나 Matte를 응용하여 또 다른 분위기를 연출하는 방법을 연구해보기 바랍니다.
